1.主索鞍安装操作要点

(1)各部件铸造质量、加工精度合格．底座板顶面与鞍体面粗糙度达标。

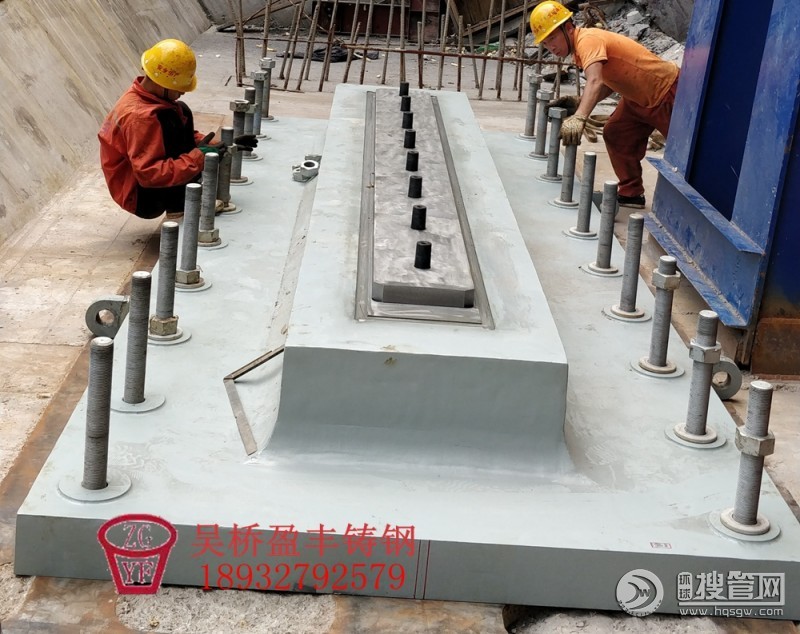

(2)保证塔顶与底座板接触面平整，高程及预埋栓孔符合设计要求。

(3)划出座板中心线及安装位置控制线。

(4)吊装座板、调整位置准确后用高强砂浆灌注栓孔，锚固。与鞍体接触面要擦净油污，均匀涂抹二硫化钼和钙钠基脂混合减摩剂。

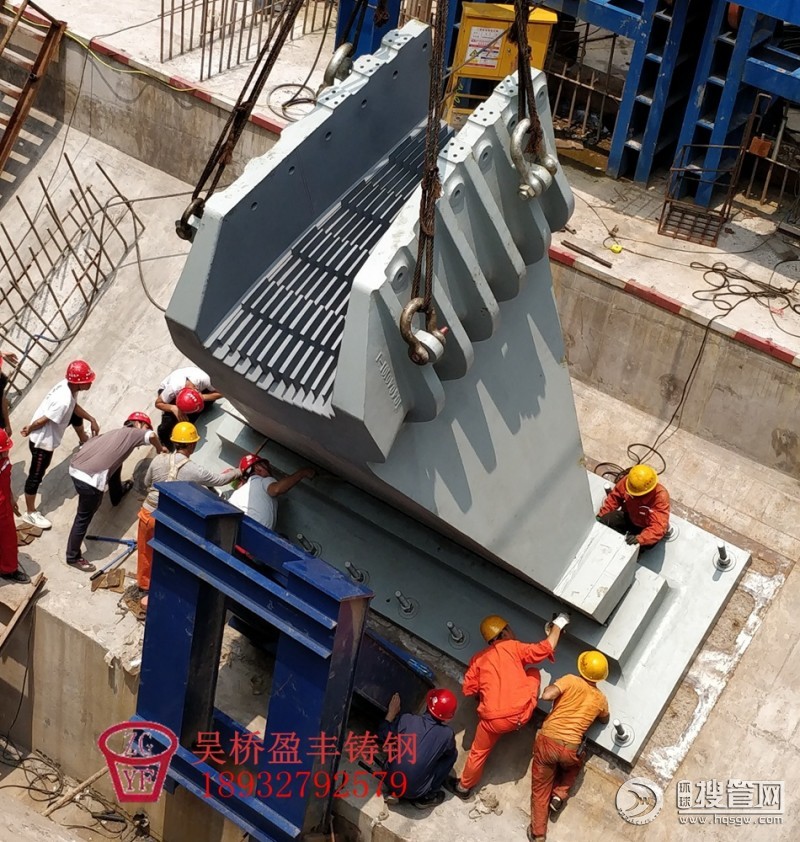

(5)吊装鞍体，将分块连接面油脂污物擦净，使结合面密贴，以保证索股槽路弧线正确。依次将分件体吊至座板上，吊装时注意轻放，避免棱角刻伤座板面。

(6)先装定位销，再栓紧连接螺栓，注意紧固次序及螺栓均匀受力。

(7)将鞍体向岸侧预偏，进行临时锁定，待吊装梁段时，解除临时锁定，随梁段吊装，主缆受力增大，锚、边跨伸长，鞍体向跨中滑移。成桥后，检查鞍体是否到位，如果未到设计位置，采用顶推装置顶推到位。

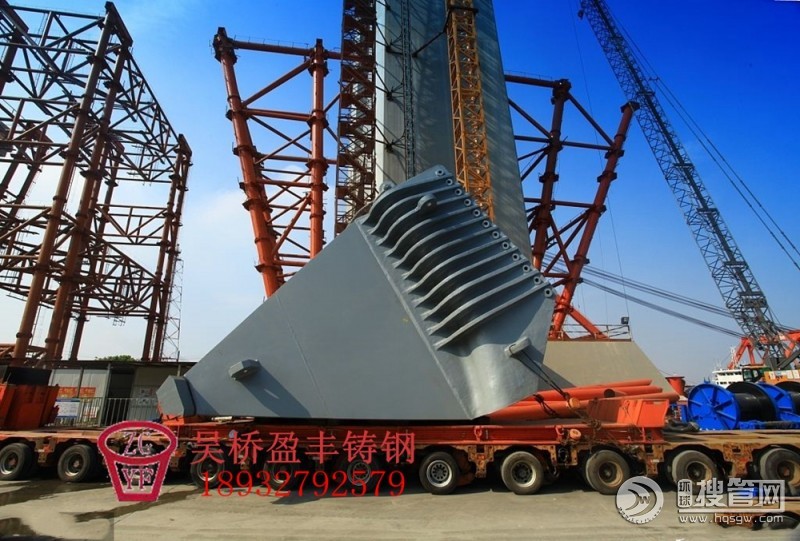

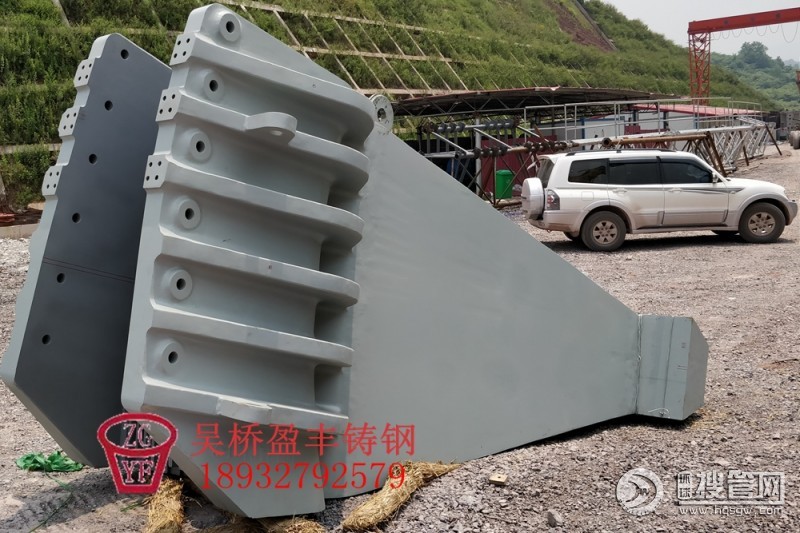

2.散索鞍操作要点

(1)隧道式锚碇散索鞍操作要点：采用整体拖拉就位安装。

1)滑道设置。

铺设枕木钢轨，调整轨道间距及标高一致，按索鞍底部宽度确定轨距，在鞍座底部外侧安装限位块，保证重心始终在轨道中线上。在轨面上涂润滑油。

2)散索鞍在洞外组装，用吊车拼装于轨道上，挂好洞外牵引滑车组及导向滑车，栓道上，挂好洞外牵引滑车组及导向滑车，栓挂牵引带链滑车，牵引下滑，避免散索鞍偏斜掉道。

3)在散索鞍基础锚碇端的顶面，安装挡块、防止散索鞍定位调整时下滑。

4)拖拉溜放。

将组装好的散索鞍栓好滑车组，用猫道承重绳，作滑车地垅，向洞内拽拉，后端设保险链滑车。拽拉过程中．观察滑道沉降，鞍体偏移，随时垫塞加固和调整。

5)就位安装。

当散索鞍溜放至基座时，需用龙门架或洞顶上预埋锚环，作提升装置，以便将散索鞍吊上基座对位、调整和安装地脚螺栓。

(2)重力式锚碇散索鞍安装。

1)吊装设备准备：用塔吊或汽车吊起吊安装。

2)鞍体组装：根据起吊能力，分块吊装，也可整体吊装。

3)散索鞍基础顶(下坡方向)设限位装置。

4)吊运就位安装：先装座板(或铰座板)，调整对位准确后浇注混凝土锚固；安装盆式橡胶支座；吊鞍体。安装连接螺栓，为防鞍体下滑在鞍体与限位装置间楔紧，对穿铰轴的散索鞍，要栓拉杆以防倾转。
