悬索桥

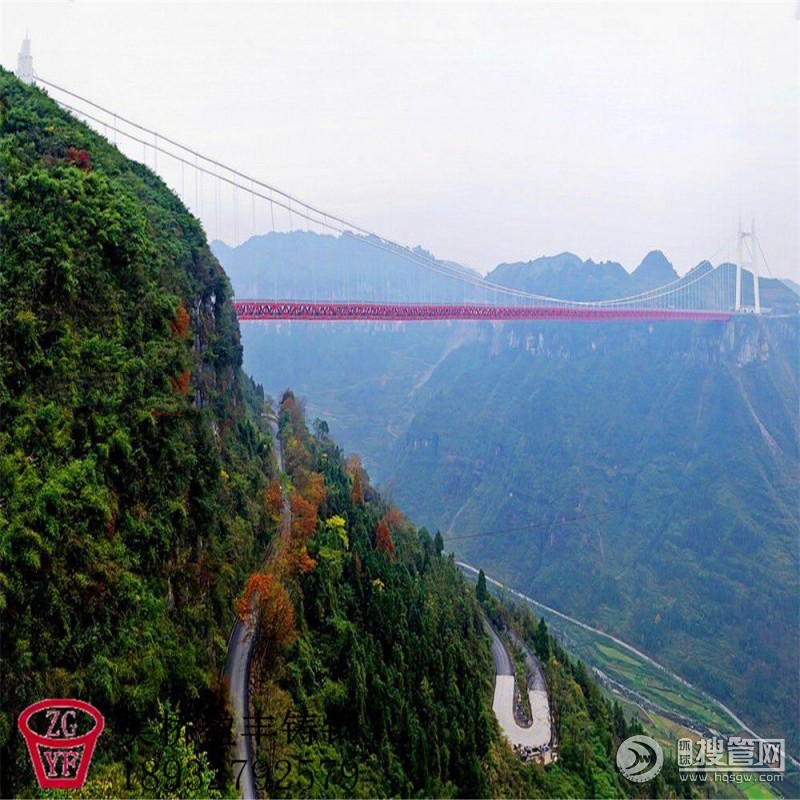

悬索桥，又名吊桥（suspension bridge）指的是以通过索塔悬挂并锚固于两岸（或桥两端）的缆索（或钢链）作为上部结构主要承重构件的桥梁。其缆索几何形状由力的平衡条件决定，一般接近抛物线。从缆索垂下许多吊杆，把桥面吊住，在桥面和吊杆之间常设置加劲梁，同缆索形成组合体系，以减小荷载所引起的挠度变形。

原理

悬索桥中最大的力是悬索中的张力和塔架中的压力。由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。假如在计算时忽视悬索的重量的话，那么悬索形成一个抛物线。这样计算悬索桥的过程就变得非常简单了。老的悬索桥的悬索一般是铁链或联在一起的铁棍。现代的悬索一般是多股的高强钢丝。

结构

悬索桥的构造方式是19世纪初被发明的，许多桥梁使用这种结构方式。现代悬索桥，是由索桥演变而来。适用范围以大跨度及特大跨度公路桥为主，当今大跨度桥梁全采用此结构。是大跨径桥梁的主要形式。

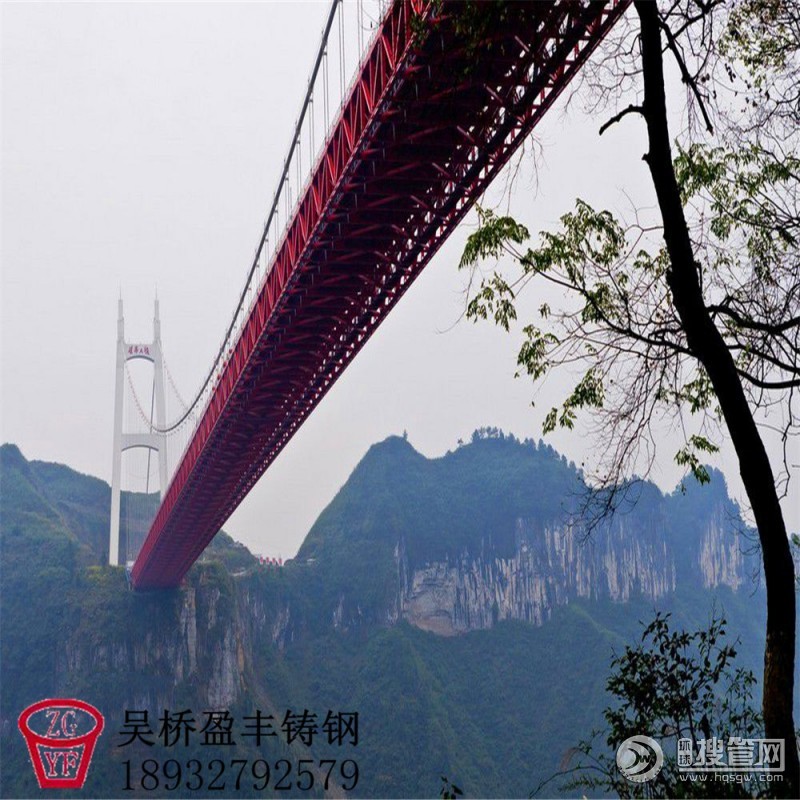

悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材（钢丝、钢缆等）制作。由于悬索桥可以充分利用材料的强度，并具有用料省、自重轻的特点，因此悬索桥在各种体系桥梁中的跨越能力最大，跨径可以达到1000米以上。1998年建成的日本明石海峡桥的跨径为1991米，是目前世界上跨径最大的桥梁。悬索桥的主要缺点是刚度小，在荷载作用下容易产生较大的挠度和振动，需注意采取相应的措施。

性能

按照桥面系的刚度大小，悬索桥可分为柔性悬索桥和刚性悬索桥。柔性悬索桥的桥面系一般不设加劲梁，因而刚度较小，在车辆荷载作用下，桥面将随悬索形状的改变而产生S形的变形，对行车不利，但它的构造简单，一般用作临时性桥梁。刚性悬索桥的桥面用加劲梁加强，刚度较大。加劲梁能同桥梁整体结构承受竖向荷载。除以上形式外，为增强悬索桥刚度，还可采用双链式悬索桥和斜吊杆式悬索桥等形式，但构造较复杂。

桥面支承在悬索（通常称大揽）上的桥称为悬索桥。英文为Suspension Bridge，是“悬挂的桥梁”之意，故也有译作“吊桥”的。“吊桥”的悬挂系统大部分情况下用“索”做成，故译作“悬索桥”，但个别情况下，“索”也有用刚性杆或键杆做成的，故译作“悬索桥”不能涵盖这一类用桥。和拱肋相反，悬索的截面只承受拉力。简陋的只供人、畜行走用的悬索桥常把桥面直接铺在悬索上。通行现代交通工具的悬索桥则不行，为了保持桥面具有一定的平直度，是将桥面用吊索挂在悬索上。与拱桥用刚性的拱肋作为承重结构不同，其采用的是柔性的悬索作为承重结构。为了避免在车辆驶过时，桥面随着悬索一起变形，现代悬索桥一般均设有刚性梁（又称加劲梁）。桥面铺在刚性梁上，刚性梁吊在悬索上。现代悬索桥的悬索一般均支承在两个塔柱上。塔顶设有支承悬索的鞍形支座。承受很大拉力的悬索的端部通过锚碇固定在地基中，也有个别固定在刚性梁的端部者，称为自锚式悬索桥。

特点

相对于其它桥梁结构悬索桥可以使用比较少的物质来跨越比较长的距离。悬索桥可以造得比较高，容许船在下面通过，在造桥时没有必要在桥中心建立暂时的桥墩，因此悬索桥可以在比较深的或比较急的水流上建造。

悬索桥比较灵活，因此它适合大风和地震区的需要，比较稳定的桥在这些地区必须更加坚固和沉重。

悬索桥的坚固性不强，在大风情况下交通必须暂时被中断。

悬索桥不宜作为重型铁路桥梁。

悬索桥的塔架对地面施加非常大的力，因此假如地面本身比较软的话，塔架的地基必须非常大和相当昂贵。

悬索桥的悬索锈蚀后不容易更换。

建造方法

假如塔架要建在水上的话，在塔架要站立的地方首先要使用沉箱来排挤软的地层，来建立一个固定的地基。假如下面的岩石层非常深无法用沉箱达到的话那么要使用深钻的方式达到岩石层或建立非常大的人造的混凝土地基。这个地基一直要延伸出水面。假如塔架要建在陆地上，它的地基必须非常深，在地基上用混凝土、巨石和钢结构建立桥墩。有些桥的桥墩是桥面的一部分，在这种情况下桥墩的高度至少要达到桥面的高度。

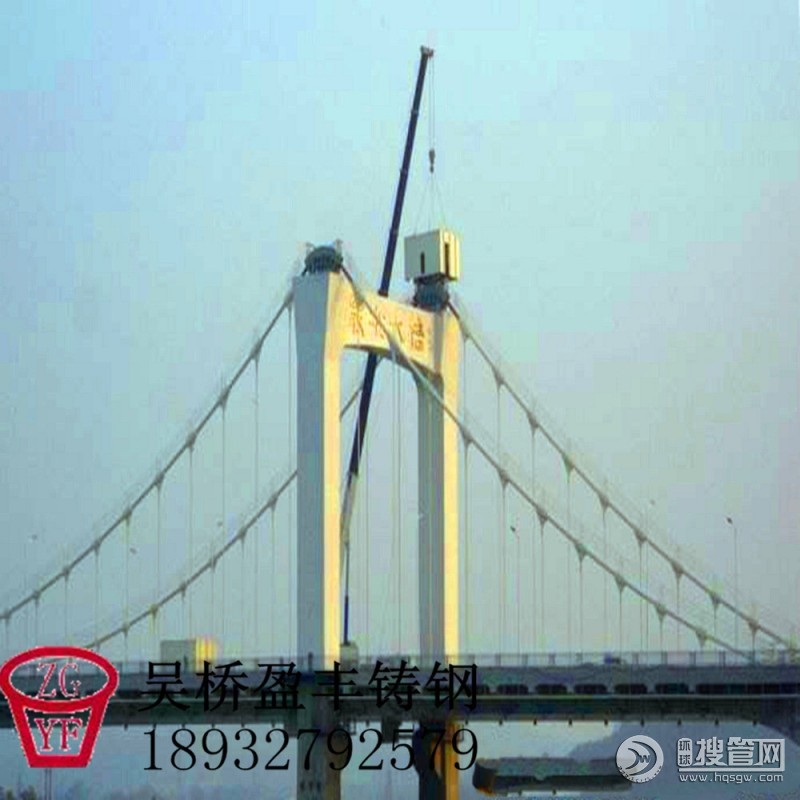

在塔架的顶部有一个被称为鞍的光滑的结构。桥完成后这个鞍可能要被固定住。锚锭被固定在岩石中，沿着未来悬索的路径纤起一根或一组暂时的绳或线。另一股绳被悬挂在第一股绳的上方，在这股绳上一个滑车可以运行。这个滑车可以从一端的锚碇运行到另一端的锚碇。每股悬索需要一个这样的滑车，一股一般直径小于1厘米的高强度钢丝的一段被固定在一个锚碇中，另一端被固定在滑车上并被这样牵引到另一端的锚碇，然后被固定在这个锚碇上，然后滑车回到它开始的锚碇上去牵引下一股高强度钢丝或从它正所在的方向开始牵引下一股高强度钢丝。

钢丝被牵引后要进行防锈处理，这样多股高强度钢丝被牵引，连接两端的锚碇。一般这些钢丝的横截面是六角形的，它们被暂时地绑在一起，所有钢丝被牵引后它们被一个高压液压机构和其它钢丝挤压到一起，这样形成的悬索的横截面是圆形的。

在悬索上在等距离的位置上要加上索夹，事先计算好长度的悬挂索被架在索夹上。这些悬挂索的另一端将来要固定桥面，使用专门的起重机，桥面被一块接着一块地挂在悬挂索上。这个起重机可以自己挂在悬索上或挂在特别的临时的索上。桥面可以从桥下的船上吊起或从桥的两端运到它们应该放到的地方。当所有桥面被挂上后，通过调节悬索可以使桥面达到计划的曲线。一般水面上的桥的桥面呈拱形，以便桥下船只通行。陆上的悬索桥的桥面一般是平的。桥面完成后可以进行其它细节工作，比如排水防水系统、伸缩缝、装灯、栏杆、涂漆、铺路等等。
