铸钢节点的常用结构形式及特点

随着空间结构的不断发展,结构的跨度越来越大,形式日趋多样,铸钢节点在我国得到了日益广泛的应用。大跨度空间管桁架钢结构具有含钢低、造型独特优美、施工周期短等优点,在近几年广泛应用于会展中心、体育场、飞机场等大型标志性建筑之中。铸钢节点因其特有的性能,逐渐成为大跨度空间管桁架钢结构中的重要节点,在国内外建筑工程方面不断得到推广应用。盈丰铸钢公司生产的大型铸钢节点被应用于国内多个大型机场、体育馆等工程中,为萧山国际机场、常熟体育中心二期体育馆钢结构工程供给大型铸钢节点。铸钢节点一般应用于荷载较大,受力复杂的关键部位,其可靠性直接关系到整个结构的安全,十分重要。

近日,超强台风利奇马登陆浙江,北上山东,所到之处,一片狼藉、满目苍夷。8月的深圳同样迎来了台风和强降雨季,狂风暴雨肆虐不断,但位于宝安大空港新城片区的深圳国际会展中心却安然无恙、毫发无损。其实早在去年,深圳国际会展中心还处于建设期就已成功抵御了风王“山竹”的严峻考验。


为什么这座深圳新展馆能无惧超强台风的侵袭?除了在设计上多方借鉴吸收世界先进展馆的经验并紧密结合本地实际,在兼顾美观造型和强大功能的同时,特别针对项目地处台风地带专门制定了高标准应对方案;同时还在建设上严格工程管理,狠抓施工细节,严控工程质量,真正实现了国际一流的设计和建设。其中,深圳国际会展中心最重要的抗台风法宝之一就是它的超级“铠甲”——幕墙。那么,这件“超级铠甲”到底有何独特之处呢?



深圳国际会展中心幕墙项目负责人介绍:展馆的幕墙项目分为展厅、中廊和登录大厅,共70多万平方米,相当于近50个平安大厦、近10个华润春笋的幕墙。如此大规模项目,从蓝图设计到施工完成,历时仅一年半,工期虽短,却能保证在质量与性能上远超同类建筑,其抗风压、防变形、防腐蚀、水密、气密等性能均为行业前沿。


幕墙材料:防变形能力是普通材料的2倍以上


深圳国际会展中心的建设单位深圳市招华国际会展发展有限公司的幕墙组长介绍,鉴于深圳临海多台风,展馆幕墙按照抗3.4千帕风压的标准建造,可以有效抵御12级台风,远超深圳其他建筑的抗风能力。面对如此高强度的抗风压要求,幕墙材料必须坚不可摧。


远远望去,深圳国际会展中心身披“高级灰”外套,近看发现这是由一块块“超级大板”拼成的。据悉,这些宽1.5米、长6米的巨型铝板比一般建筑所用铝板厚2毫米,增加了近一倍的厚度,从而大大增强了其防变形能力。


不仅如此,项目组在材料种类的选择上也非常考究:幕墙全部使用工业级铝板,硬度比普通幕墙铝板高15%,除了具备超强的抗变形、抗划伤、防裂耐蚀能力之外,还能够在潮湿环境中保持稳定的性能。施工方负责人表示,深圳国际会展中心幕墙铝板的平整度是普通铝板的3-4倍,防变形能力则至少是普通材料的2倍。



(深圳国际会展中心幕墙一角)


保证了“布料”的质量还不行,美观也很重要。项目部为了选定铝板的颜色,反复波奔于铝板厂,来来回回试验了十多次才最终有了“高级灰”的呈现。据介绍,光是6个标准展厅的外立面幕墙,就使用了五万余块铝板,整个展馆的铝板更是不计其数。为了保证每块铝板的质量,质检员直接蹲守在铝板厂3个多月。


不单是铝板,展馆的所有幕墙材料均符合甚至高于国家标准,严格满足相应性能要求。例如,在安全要求更高的登录大厅倒V型入口、展厅间会议室等特殊位置采用具备防飓风功能、更高强度和安全性的SGP夹胶玻璃。


“防水神经系统”:超强二次防水网络


漫步于深圳国际会展中心的中央廊道二层,阳光通过廊道顶部紧密排列的纯白吊顶格栅照落下来,格栅暗影印在通透明亮的廊道里,温馨典雅、别有格调。该标段负责人介绍,中央廊道屋面幕墙由抗击打能力一流的夹胶钢化玻璃和铝板组合件构成,这些6*6米的菱形或三角形面板根据特定图案排列,并通过螺栓牢固地无缝拼接在单层钢结构上。材料本身的特性加上施工过程中的无缝拼接,使得屋面幕墙具备超强防水性能。此外,考虑到深圳多降水,为了进一步加强展馆在遭遇暴雨时的防水性能,项目组使用了一个妙招:


鉴于幕墙连接处的胶开裂是导致幕墙漏水的主要原因,深圳市招华国际会展发展有限公司的幕墙团队未雨绸缪,在所有屋盖幕墙内部都搭建了一套“防水神经系统”,即“疏、堵、排”三者结合的二次防水网络。疏,即利用建筑造型将屋面大量雨水导入排水天沟;堵,即利用高性能50级密封胶严实封填每块面板之间的缝隙;排,即在面板和单层网壳之间铺满疏水胶条,通过这些疏水胶条将个别密封胶失效位置渗漏的雨水有组织地排出。总而言之,这个二次防水网络可以让透过幕墙漏进来的水都通过排水系统排出。



(胶条二次防水构造示意图)


巧妙“人字形”百叶:既通气防水又能抗台风击打


除了屋面幕墙的“防水神经系统”,令人惊叹的还有安装在展馆立面幕墙上的“人字形”百叶,这种双片百叶同时具备50%“空气通风性能和95%防雨水性能。巧妙的“人字形”设计,使得风和雨水从百叶片间进入时,能够保证空气从向上倾斜的第一片百叶有效进入,而雨水被第二片向下倾斜的百叶挡住,并由叶片分流至两边的竖框里,排出下边框。“人字形”百叶不仅能完全阻风防雨,还具备超高强度,足以抵抗台风暴雨的侵袭。


除了多种巧妙的防水设计之外,项目幕墙组还在本身就具备防水性能的所有铝板和室外可视型材上进行了厚度不小于45微米的氟碳喷涂处理三涂,专门为这座超级展馆增加一层防蚀护甲。


严丝合缝:安装精度控制在毫米级


从15、16号展厅北面走过,视线随墙面中央蓝白相间的“丝带”流动。这面幕墙被称为“菱形盒子”,共由4084个小的菱形盒子有序地渐变排列组合而成,给人“海天一色”的视觉美感,与屋面寓意“海上丝绸之路”的彩色丝带完美融合。


由于每一个小“盒子”的颜色都是独一无二的,需要在生产阶段为每一块零件编号,并在安装时按编号一块一块进行组合。更让项目部犯难的是,在根据原有方案进行样板安装时,“盒子”全部下垂,原因是菱形盒子突出内层幕墙1米,难以固定支撑。后经反复研究试验,决定在装盒子前,在墙上做一个外观似蜘蛛网的控制体系,为每个菱形盒子准确定位,将安装精度控制在毫米级。


?


开创性幕墙工艺:不仅颜值担当还实力爆表


亲眼见到这座“巨无霸”展馆,并了解其超强的抗风防雨性能之后,不禁感叹,这座秉承国际一流设计与建设理念的展馆,不仅实力超强,而且还是颜值担当。


如果有人问,在深圳国际会展中心幕墙项目中,有哪一处最能被称为“难点突破与美感迸发的结合体”,那定非登录大厅入口的拉索幕墙莫属了!这面玻璃幕墙与水平地面成63°夹角,打破了常规的90°直角设计,视觉上给人强烈冲击,带来别具一格的灵动之感。


该标段施工负责人透露,这种倾斜幕墙与90度垂直地面的幕墙相比,安装难度呈指数型增长,由于难度系数过高,目前国内还未出现过相同案例。为成功安装这面倾斜幕墙并保证其的稳固性,专家们经过重重研究与实验,最终决定采用双层索网系统:内外两层分别采用两种直径的不锈钢拉索,严格按照精密计算的参数横竖向拉紧,分别呈外凸状和内凹状,最后用螺杆连接以锚固整面拉索玻璃幕墙。



(拉索幕墙施工结构示意图)


在拉索幕墙的外延曲面上,还装饰着白色的“荷叶边”,流动似起伏波浪,与“海上丝绸之路”的整体设计交相呼应,并能够大面积遮挡从玻璃幕墙斜照进内部的阳光。仔细观察,即可发现每一条波浪都是立体、带有厚度的,且形状各不相同,这是使用两万四千多块尺寸各异的5毫米厚铝板严格根据设计参数两两拼合而成的。由于每块铝板都有自己的专属位置,且面板上的打孔处毫无规律可言,项目组精益求精,为每块铝板编号,并确保在拼合时严丝合缝逐一对应,才得以实现线条的流畅与自然。



(拉索幕墙效果图)


明明可以靠颜值,却偏偏要靠实力。深圳国际会展中心的幕墙奥秘远不只这些,这件无惧台风暴雨的“超级铠甲”,每一个细节都展示着国际顶尖的设计和行业前沿的建设。

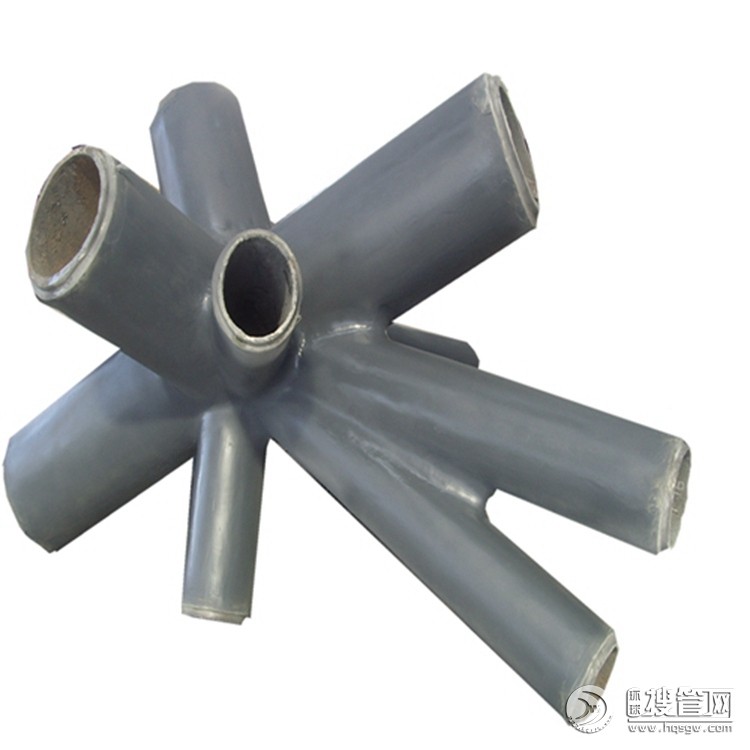

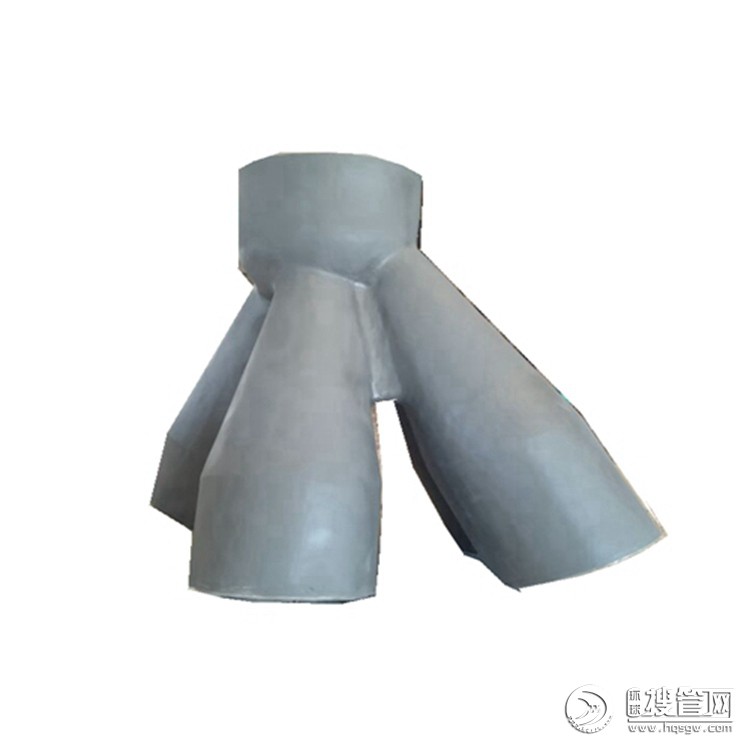

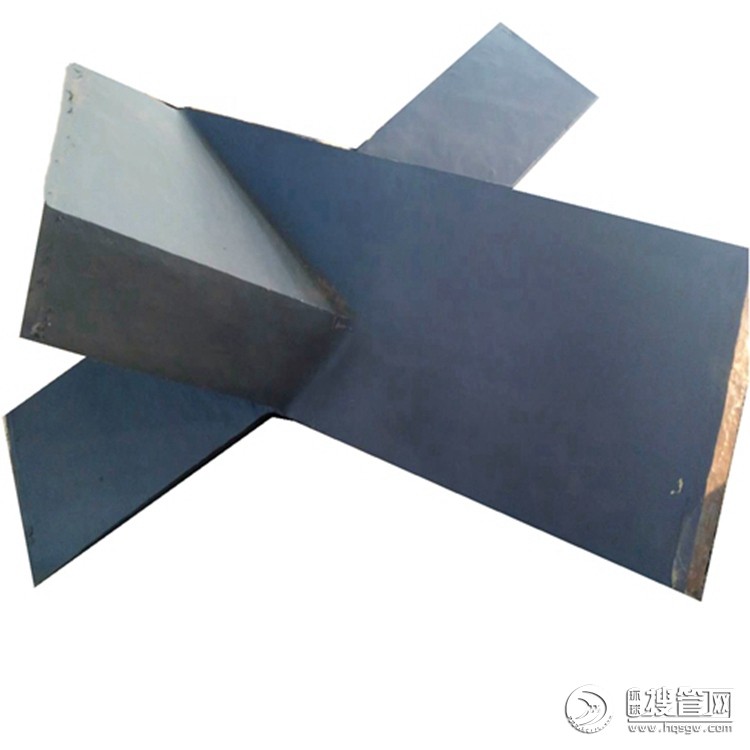

   铸钢节点的常用结构形式主要有三种,分别为:  树形铸钢节点,它主要用来取代主管与多跟支管相贯的节点,用对接焊缝取代相贯焊缝,减少了焊接的应力集中。铰接铸钢节点,它常用于杆件端部连接处如支座处,可简化节点,造型美观。 混合型铸钢节点,它具有上面两种结构方式的共同特点。 铸钢节点与普通管相贯节点,管板节点相比,具有以下特点:

 1、可根据实际需要设计结构形式,可塑性强,造型美观。

  2、铸钢节点一般为实心,仅在接口处局部挖空,承载力高,抗变形能力强。

 3、铸钢节点钢管相贯处直接铸造成型,使钢结构受力更加合理,整体结构 更加稳定,克服了大量集中焊接造成的应力对整体结构带来的不利影响。
